Oberer Kollektor, AISI 316, PHOENIX P160

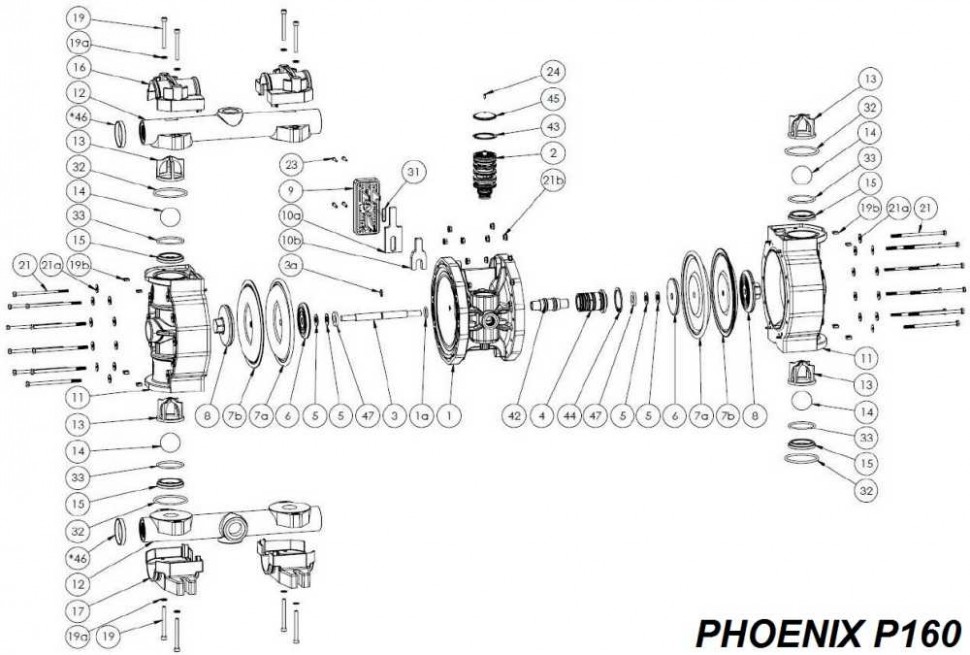

Oberer Kollektor der FLUIMAC PHOENIX P160 Pumpe. Material: AISI 316. Artikel-NR: P0160CLR04714A4. Position auf dem Parsing-Diagramm: 12a. Das allgemeine Schema der Demontage der Pumpe PHOENIX P160: 1 Zentraleinheit (neue Version) 1a O-Ring 2 Pneumatische Wärmetauscher 3 Welle 3a Wellendichtring 4 Zwischenplatte mit O-Ring 5 Tellerfeder 6 Seitliche Luftabdeckung 7a Membran von der Luftseite 7b Membran von der Seite der Flüssigkeit 8 Stecker 9 Schalldämpfer-Gitter mit O-Ring 10a Externer Schalldämpfer 10b Innerer Schalldämpfer 11 Pumpengehäuse 12 Obere / untere Kollektor 12a Oberer Kollektor 12b Unteren Verteiler 12a Oberer Kollektor Klemme 12b Unteren Verteiler Klemme 13 Führungsschiene Kugelschreiber Ferrule 14 Ball 15 Kugelsitz 16-Kragen 17 Fuß 19 Schraube Verteiler 19a Ring Dichtung 19b Spanner 21 Schraubengehäuse 21a Ring Dichtung 21b Mutter 23 Schraubengitter Schalldämpfer 24 Schraube des pneumatischen Austauschers 31 O-Ring Schalldämpfer 32 O-Ring 33 Untere O-Ring 42 Befehlshülse mit O-Ring (neue Version) 43 Sicherungsring fuer pneumatischen Tauscher 44 Sicherungsring fuer pneumatischen Tauscher 45 Abdeckung Pneumatische Wärmetauscher *46 Verstärkungsring 47 Hub-Dichtung
