Kugelsitz der FLUIMAC PHOENIX P30 Pumpe. Material: PVDF. Artikel-NR: P0030SD000090FV. Position auf dem Parsing-Diagramm: 15b.

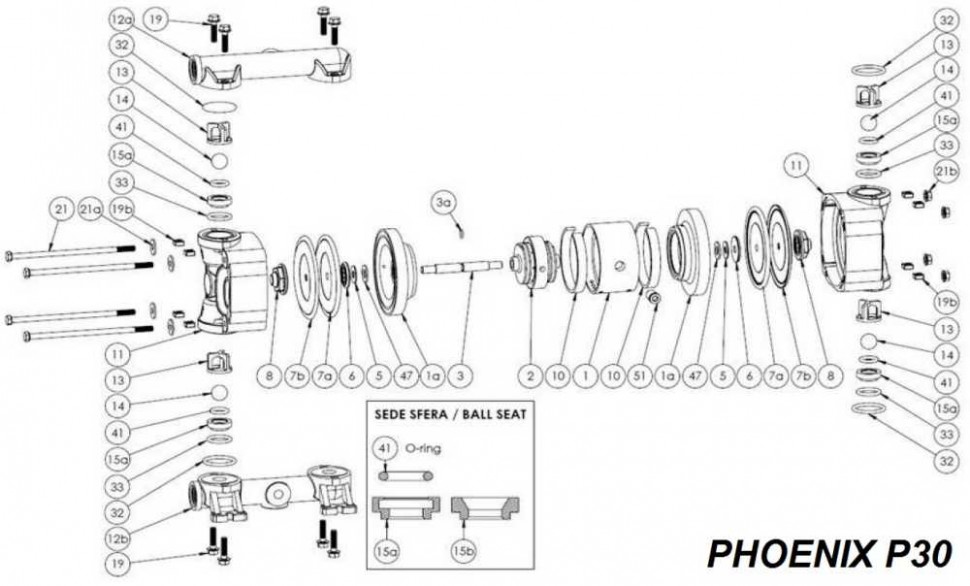

Das allgemeine Schema der Demontage der Pumpe PHOENIX P30:
1 Zentraleinheit
1a Abdeckung/Teller Zentraleinheit
2 Pneumatische Wärmetauscher
3 Welle
3a Wellendichtring
5 Tellerfeder
6 Seitliche Luftabdeckung
7a Membran von der Luftseite
7b Membran von der Seite der Flüssigkeit
8 Stecker
10 Schalldämpfer
11 Pumpengehäuse
12a Oberer Kollektor
12a Oberer Kollektor Klemme
12b Unteren Verteiler
12b Unteren Verteiler Klemme
13 Führungsschiene Kugelschreiber Ferrule
14 Ball
16 Ball
15a Kugelsitz mit O-Ring N°41
15b Kugelsitz
19 Schraube Verteiler
19b Spanner
21 Schraubengehäuse
21a Unterlegscheibe Gehäuse / Verteiler
21b Muttern für Gehäuse
32 O-Ring oben
32 Dichtung oben
33 Untere O-Ring
33 Dichtung unten
41 Innen-O-Ring
47 Hub-Dichtung
51 Pneumomagistrale
