Pumpengehäuse, PP, PHOENIX P400

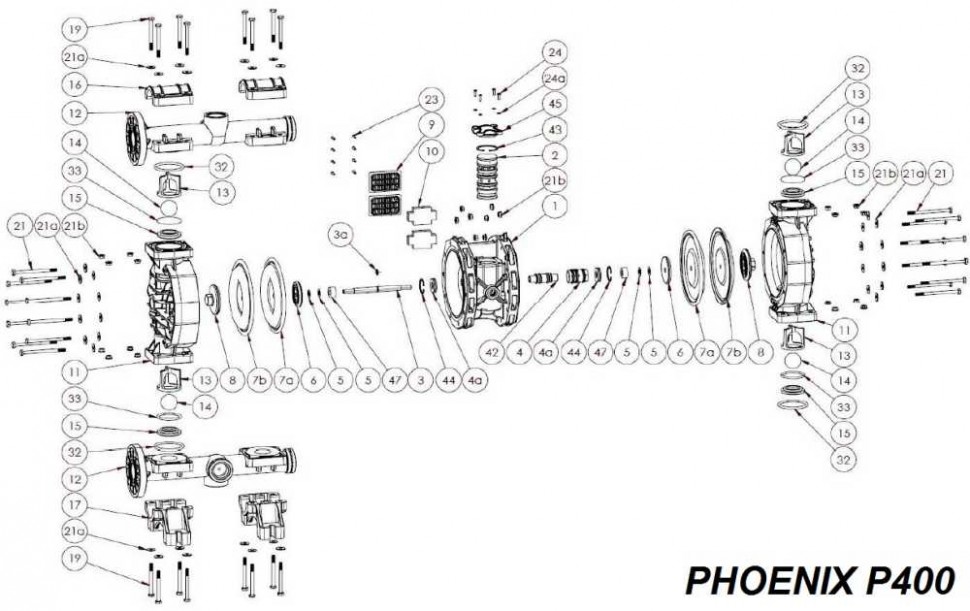

FLUIMAC PHOENIX P400 Pumpengehäuse. Material: PP. Artikel-NR: P0400CP000067PP. Position auf dem Parsing-Schema: 11. Das allgemeine Schema der Demontage der Pumpe PHOENIX P400: 1 Zentraleinheit 2 Pneumatische Wärmetauscher 3 Welle 3a O-Ring 4 Zwischenplatte mit O-Ring 4a Zwischenplatte mit O-Ring 5 γ ringförmige Dichtung 6 Seitliche Luftabdeckung 7a Membran von der Luftseite 7b Membran von der Seite der Flüssigkeit 8 Stecker 9 schalldämpfer-Gitter 10 Schalldämpfer 11 Pumpengehäuse 12 Obere / untere Kollektor 1 " 1/2 13 Führungsschiene Kugelschreiber Ferrule 14 Ball 15 Ball 16 Ball 15 Kugelsitz 16-Kragen 17 Fuß 19 Schraube Verteiler 21 Schraubengehäuse 21a Unterlegscheibe Gehäuse / Verteiler 21b Muttern für Gehäuse / Verteiler 23 Schraubengitter Schalldämpfer 24 Schraube des pneumatischen Austauschers 24a Schraube Abdeckung Pneumatische Wärmetauscher 32 O-Ring oben 33 Untere O-Ring 42 Buchse mit O-Ring 43 Sicherungsring fuer pneumatischen Tauscher 44 Sicherungsring Zentraleinheit 45 Abdeckung Pneumatische Wärmetauscher 47 Hub-Dichtung
