Tornillo tapa intercambiador neumático, AISI, PHOENIX P400 RONDP50C04009A2

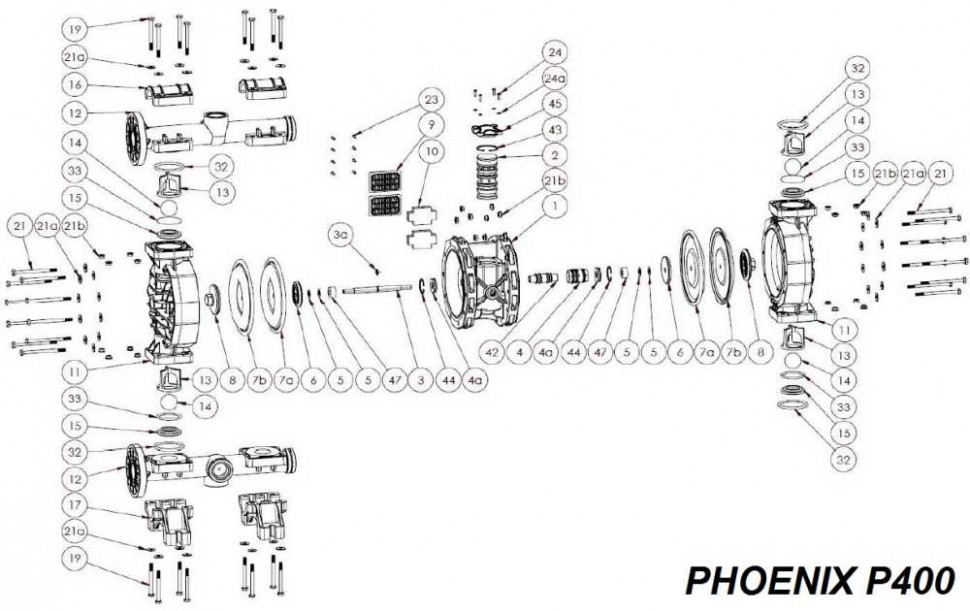

Tornillo tapa para intercambiador neumático de la bomba FLUIMAC PHOENIX P400. Material: AISI. Artículo: RONDP50C04009A2. Posición en el diagrama de análisis: 24a. Diagrama general de desmontaje de PHOENIX P400: 1 Bloque central 2 Intercambiador de calor neumático 3 Eje 3a Junta tórica 4 Placa intermedia con junta tórica 4a Placa intermedia con junta tórica 5 Junta del anillo de asiento 6 Tapa lado aire 7a Membrana lado aire 7b Membrana lado líquido 8 Tapón 9 Rejilla silenciador 10 Silenciador 11 Carcasa bomba 12 Colector superior/inferior 1" 1/2 13 Guía bolas 14 Bola 15 Bola 16 Bola 15 Bola asiento 16 Collarín 17 Pata 19 Tornillo colector 21 Tornillo carcasa 21a Arandela carcasa/colector 21b Tuercas carcasa 23 Tornillo rejilla silenciador 24 Tornillo tapa intercambiador 24a Tornillo tapa intercambiador 32 Junta tórica superior 33 Junta tórica inferior 42 Casquillo junta tórica 43 Anillo de retención para intercambiador neumático 44 Anillo de retención para unidad central 45 Tapa del intercambiador de aire 47 Junta de carrera
