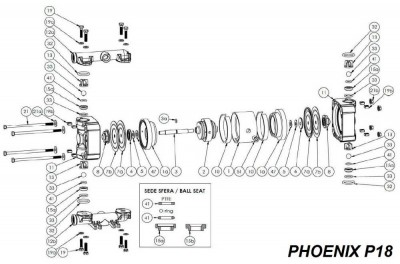

Ogólny schemat demontażu pompy PHOENIX P18:
1 - Blok centralny, PP. Numer referencyjny: P0018CC000023PP
1a - Osłona /płyta centralna (głowica), PP. Numer referencyjny: P0018FL000024PP
2 - Wymiennik pneumatyczny, POM-C. Kod: E-018
3 - Wał, AISI. Numer referencyjny: P0018AL005220A2
3a - O-ring wału, NBR. Numer referencyjny: GUARNORC00106NR
5 - Podkładka Belleville, STALOWA. Numer referencyjny: MOLLA70C20081AC
- Zaślepka boczna powietrza, ALUMINIUM. Numer referencyjny: P0018PT005227AL

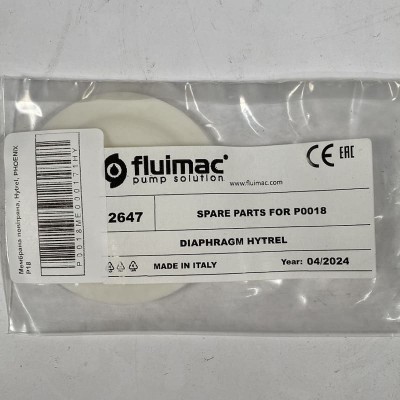

7a - Membrana od strony powietrza, Hytrel. Numer referencyjny: P0018ME005228NR
7a - Membrana powietrzna, Santoprene. Numer referencyjny: P0018ME005228NR

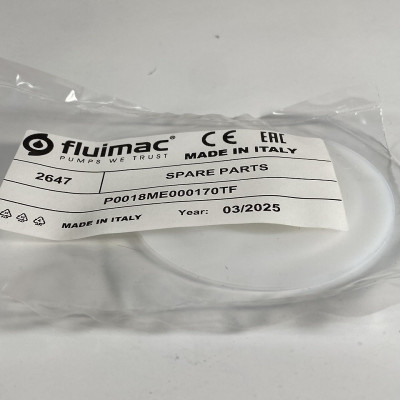

7b - Membrana płynna, PTFE. Numer referencyjny: P0018ME005229TF
8 - Zatyczka (zaślepka po stronie płynu), PP + VTR. Numer referencyjny: P0018CA105092PP
8 - Czapka (nakrętka boczna płynu), ECTFE. Numer referencyjny: P0018CA105092EC
10 - Tłumik, FILC. Numer referencyjny: P0018SL000085FL
11 - Korpus pompy, PP + VTR. Numer referencyjny: P0018CP005088PP
11 - Korpus pompy, PP + CF. Numer referencyjny: P0018CP005088PC
11 - Korpus pompy, POM + VTR. Numer referencyjny: P0018CP005088PM
11 - Korpus pompy, POM + CF. Numer referencyjny: P0018CP005088OC
11 - Korpus pompy, PVDF + CF. Numer referencyjny: P0018CP005088FC
11 - Korpus pompy, AISI 316. Artykuł: P0018CP005088A4
12a - Kolektor górny, PP + VTR. Numer referencyjny: P0018CLR05089PP
12a - Kolektor górny, PP + CF. Numer referencyjny: P0018CLR05089PC
12a - Kolektor górny, POM + VTR. Numer referencyjny: P0018CLR05089PM
12a - Kolektor górny, POM + CF. Numer referencyjny: P0018CLR05089OC
12a - Kolektor górny, PVDF + CF. Numer referencyjny: P0018CLR05089FC
12a - Kolektor górny, AISI 316. Numer artykułu: P0018CLR05242A4
12a - ZACISK kolektora górnego, AISI 316 POLISOWANY. Numer referencyjny: F0018CLR05263A4
12b - Kolektor dolny, PP + VTR. Numer referencyjny: P0018CLR05090PP
12b - Kolektor dolny, PP + CF. Numer referencyjny: P0018CLR05090PC
12b - Kolektor dolny, POM + VTR. Numer referencyjny: P0018CLR05090PM
12b - Kolektor dolny, POM + CF. Numer referencyjny: P0018CLR05090OC
12b - Kolektor dolny, PVDF + CF. Numer referencyjny: P0018CLR05090FC
12b - Kolektor dolny, AISI 316. Artykuł: P0018CLR05243A4
12b - ZACISK kolektora dolnego, AISI 316 POLISOWANY. Numer referencyjny: F0018CLR05263A4
13 - Prowadnica koszyka kulek, ECTFE. Numer referencyjny: P0018GA005091EC
14 - Kulka, PTFE. Numer referencyjny: SFERRAINC00012TF
14 - Kula, AISI 316. Artykuł: SFERAINC00012A4
15a - Gniazdo kulowe, PP. Numer referencyjny: P0018SD005224PP
15a - Gniazdo kulowe, PVDF. Numer referencyjny: P0018SD005224FV
15a - Gniazdo kulowe, POM-C. Numer referencyjny: P0018SD005224PM
15b - Gniazdo kulowe, AISI. Numer referencyjny: P0018SD000089A4
19 - Kolektor śrubowy, AISI. Numer referencyjny: VITEM15C06025A2
19a - Kolektor spryskiwaczy, AISI. Numer referencyjny: RONDP50C06012A2
19b - Zbieracz orzechów, AISI. Numer referencyjny: DADOM32C00006A2
21 - Obudowa śrubowa, AISI. Numer referencyjny: VITEM10C06120A2
21a - Korpus spryskiwaczy, AISI. Numer referencyjny: RONDP51C06018A2
21b - Osłonka orzechów, AISI. Numer referencyjny: DADOM31C00006A2
32 - O-ring górny, EPDM. Kod: GUARNORC04093DT
32 - O-ring górny, FPM. Numer referencyjny: GUARNORC04093VT
32 - Uszczelka górna (Uszczelka górna), PTFE. Numer referencyjny: P0018GN005245TF
33 - O-ring dolny, EPDM. Numer referencyjny: GUARNORC00119DT
33 - O-ring dolny, FPM. Numer referencyjny: GUARNORC00119VT
33 - Uszczelka dolna, PTFE. Numer referencyjny: P0018GN000086TF
41 - Wewnętrzne gniazdo O-ring, EPDM. Numer referencyjny: GUARNORC00112DT
41 - Wewnętrzne gniazdo O-ring, FPM. Numer referencyjny: GUARNORC00112VT
41 - Wewnętrzne gniazdo uszczelki, PTFE. Numer referencyjny: P0018GN000087TF
47 - Przekładka, PP. Numer referencyjny: P0018DS000037PP
51 - Przyłącze powietrza, MOSIĄDZ. Numer referencyjny: RACCOMMC06007OT
