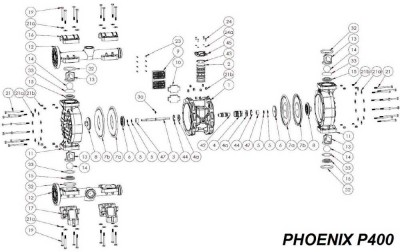

Ogólny schemat demontażu pompy PHOENIX P400:
1 - Blok centralny, PP. Numer referencyjny: P0400CCR00058PP
1 - Blok centralny PP + CF. Numer referencyjny: P0400CCR00058PC
2 - Wymiennik pneumatyczny, POM-c. Kod: E-400
3 - Wał, AISI. Numer referencyjny: P0400AL000061A2
3a - O-ring, NBR. Numer referencyjny: GUARNORC02050NR
4 - Płytka pośrednia z O-ringiem, POM-c. Numer referencyjny: E0400CM000060PM
4a - Płyta pośrednia z O-ringiem, POM-c. Numer referencyjny: E0400AN000059PM
5 - Pralka Belleville, STAL. Numer referencyjny: MOLLA70C25122AC
- Miseczka boczna powietrzna, ALUMINIUM. Numer referencyjny: P0160PT004402AL
7a - Membrana od strony powietrza, HYTREL. Numer referencyjny: P0400ME000063HY
7a - Membrana od strony powietrza, SANTOPREN. Numer referencyjny: P0400ME000063SA
7a - Membrana od strony powietrza, EPDM. Numer referencyjny: P0400ME000208DT
7a - Membrana od strony powietrza, NBR. Numer referencyjny: P0400ME000208NR
7b - Membrana płynna, PTFE. Numer referencyjny: P0400ME000064TF
8 - Zatyczka (zaślepka po stronie płynu), PP. Numer referencyjny: P0160CA104294PP
8 - Zatyczka (zaślepka po stronie płynu), PP + CF. Numer referencyjny: P0160CA104294PC
8 - Zatyczka (zaślepka po stronie płynu), PVDF + CF. Numer referencyjny: P0160CA104294FC
8 - Zaślepka (zaślepka po stronie płynu), ALUMINIUM. Numer referencyjny: P0160CA004530AL
9 - Siatka tłumika, PP. Numer referencyjny: P0400GR000066PP
10 - Tłumik, Filc. Numer referencyjny: P0400SL000202FL
11 - Korpus pompy, PP. Numer referencyjny: P0400CP000067PP
11 - Korpus pompy, PP + CF. Numer referencyjny: P0400CP000067PC
11 - Korpus pompy, PVDF + CF. Numer referencyjny: P0400CP000067FC
12 - Kolektor górny/dolny 1" 1/2, PP. Numer referencyjny: P0400CLR00096PP
12 - Kolektor górny/dolny 1" 1/2, PC. Numer referencyjny: P0400CLR00096PC
12 - Kolektor górny/dolny 1" 1/2, PVDF + CF. Numer referencyjny: P0400CLR00096PP
13 - Prowadnica koszyka kulkowego, PP. Numer referencyjny: P0400GA000069PP
13 - Prowadnica koszyka kulek, ECTFE. Numer referencyjny: P0400GA000069EC
14 - Kulka, PTFE. Artykuł: SFERAMM00045TF
14 - Piłka, AISI. Numer referencyjny: SFERAMM00045A4
15 - Kulka, EPDM. Numer referencyjny: SFERAMM00045DT
16 - Kula, NBR. Numer referencyjny: SFERAMM00045NR
15 - Gniazdo kulowe, PP. Numer referencyjny: P0400SD000068PP
15 - Gniazdo kulowe, PVDF. Numer referencyjny: P0400SD000068FV
15 - Gniazdo kulowe, AISI. Numer referencyjny: P0400SD000068A4
15 - Siedzisko kulowe, POLIZENE. Numer referencyjny: P0400SD000207PZ
16 - Kołnierz, PP. Numer referencyjny: P0400CO000079PP
17 - Stopka, PP. Numer referencyjny: P0400PD000078PP
19 - Kolektor śrubowy, AISI. Numer referencyjny: VITEM10C08090A2
21 - Obudowa śrubowa, AISI. Numer referencyjny: VITEM10C08120A2
21a - Obudowa/kolektor spryskiwacza, AISI. Numer referencyjny: RONDP51C08024A2
21b - Obudowa nakrętek /kolektor, AISI. Numer referencyjny: DADOM31C00008A2
23 - Śrubowa siatka tłumika, AISI. Numer referencyjny: VITEM18C04018A2
24 - Pokrywa śruby Wymiennik pneumatyczny, AISI. Numer referencyjny: VITEM10C04016A2
24a - Pokrywa podkładki Wymiennik pneumatyczny, AISI. Numer referencyjny: RONDP50C04009A2
32 - O-ring górny, NBR. Kod: GUARNORC06287NR
32 - O-ring górny, EPDM. Kod: GUARNORC06287DT
32 - O-ring górny, VITON. Kod: GUARNORC06287VT
32 - O-ring górny, PTFE. Kod: GUARNORC06287TF
33 - O-ring dolny, NBR. Kod: GUARNORC06225NR
33 - O-ring dolny, EPDM. Kod: GUARNORC06225DT
33 - O-ring dolny, VITON. Kod: GUARNORC06225VT
33 - O-ring dolny, PTFE. Kod: GUARNORC06225TF
42 - Tuleja z O-ringiem, POM-c. Numer referencyjny: P0400BC000199PM
43 - Pierścień ustalający do wymiennika pneumatycznego Seeger, STALOWY. Numer referencyjny: SEEGEFOC05520AC
44 - Pierścień ustalający bloku centralnego (blok centralny Seegera), STAL. Numer referencyjny: SEEGEFOC04017AC
45 - Pokrywa wymiennika pneumatycznego, PP. Numer referencyjny: P0400TP000113PP
47 - Przekładka skoku, POM-c. Numer referencyjny: P0400DS000062PM
