Membrana ze strony powietrza, EPDM, PHOENIX P400

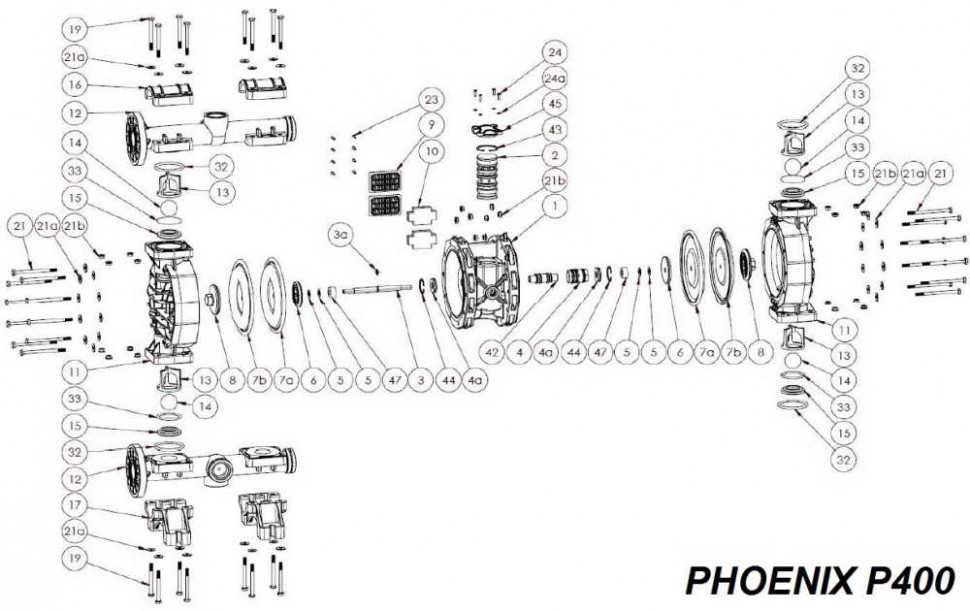

Membrana ze strony powietrza pompy FLUIMAC PHOENIX P400. Materiał: EPDM. Numer części: P0400ME000208DT. Pozycja na schemacie pompy: 7a. Ogólny schemat demontażu pompy PHOENIX P400: 1 Jednostka centralna 2 pneumatyczny wymiennik ciepła 3 Wał 3a Pierścień uszczelniający 4 Płytka pośrednia z pierścieniem uszczelniającym 4a Płytka pośrednia z pierścieniem uszczelniającym 5 Płytka pierścieniowa 6 Pokrywa Boczna powietrza 7a Membrana ze strony powietrza 7b Membrana ze strony cieczy 8 Zaślepka 9 kratka tłumika 10 Tłumik 11 Korpus pompy 12 Kolektor górny/dolny 1 " 1/2 13 Prowadnica kulkowa 14 Piłka 15 Piłka 16 Piłka 15 Siodło kulkowe 16 Kołnierz 17 Noga 19 Kolektor śrubowy 21 Osłona śrubowa 21a Korpus podkładki/kolektor 21b Nakrętki do obudowy/kolektora 23 Kratka tłumika śrubowego 24 Śruba pokrywy wymiennika pneumatycznego 24a śruba pokrywy wymiennika pneumatycznego 32 Górny pierścień uszczelniający 33 Pierścień uszczelniający 42 Tuleja z o-ringiem 43 Pierścień zabezpieczający do wymiennika pneumatycznego 44 Pierścień blokujący jednostki centralnej 45 Pokrywa wymiennika pneumatycznego 47 Uszczelka skoku
