Uszczelka górna pompy FLUIMAC PHOENIX P30. Materiał: PTFE. Numer części: GUARNORC04118TF. Pozycja na schemacie pompy: 32.

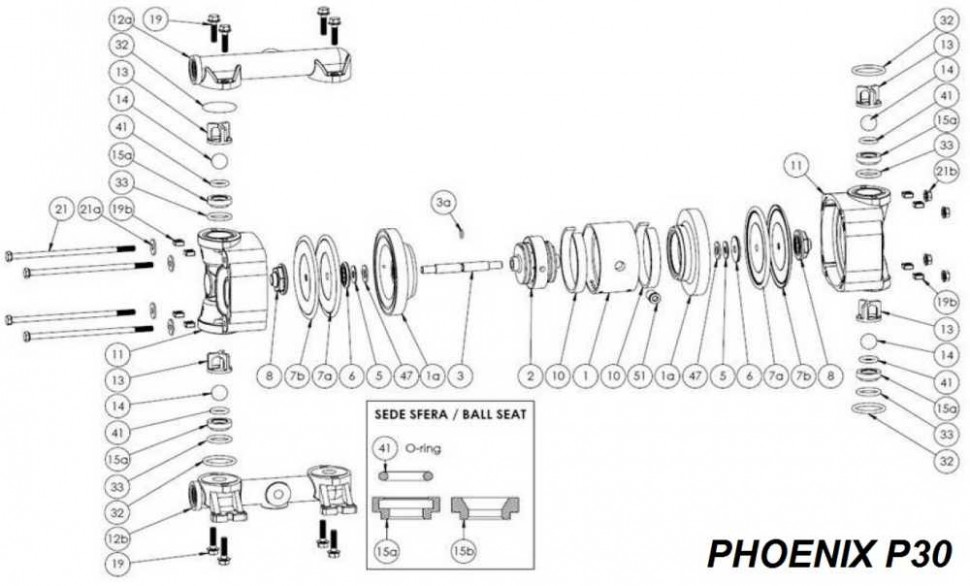

Ogólny schemat demontażu pompy PHOENIX P30:
1 Jednostka centralna
1a Pokrywa/Płyta jednostki centralnej
2 pneumatyczny wymiennik ciepła
3 Wał
3a Pierścień uszczelniający wału
5 Sprężyna talerzowa
6 Pokrywa Boczna powietrza
7a Membrana ze strony powietrza
7b Membrana ze strony cieczy
8 Zaślepka
10 Tłumik
11 Korpus pompy
12a Górny kolektor
12a Zacisk górnego kolektora
12b Kolektor Dolny
12b Dolny zacisk kolektora
13 Prowadnica kulkowa
14 Piłka
16 Piłka
15a Lożysko kulkowe z pierścieniem uszczelniającym N°41
15b Siodło kulowe 1
19 Kolektor śrubowy
19b Kolektor
21 Osłona śrubowa
21a Korpus podkładki/kolektor
21b Nakrętki do obudowy
32 Górny pierścień uszczelniający
32 Uszczelka górna
33 Pierścień uszczelniający
33 Uszczelka dolna
41 Wewnętrzny pierścień uszczelniający gniazda
47 Uszczelka skoku
51 Pneumatyka
