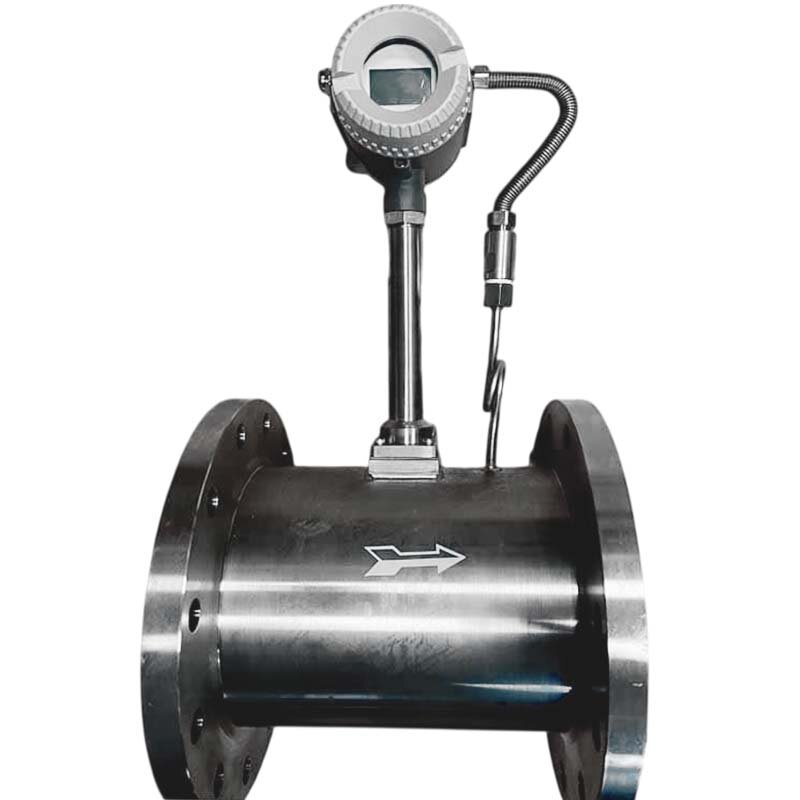

Name: DN200 Технологічний облік пари, вихровий витратомір з нержавіючої сталі LUGB-D PN16 RF DIN фланець, 2,84-28,4 t/h, <1,6 МПа, <250°C, 4-20mA, ExdIIBT6
Brand: BTS Engineering
SKU: 1042827

DN200 Технологічний облік пари, вихровий витратомір з нержавіючої сталі LUGB-D PN16 RF DIN фланець, 2,84-28,4 t/h, <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Click image for a larger view

More +4

Код: 1042827

(0 review)

Керуючий сигнал, мА	4-20
Діапазон витрати	2,84-28,4 t/h
Клас точності (похибка вимірювання), %	1,5
Напруга, V	24
Тип витратоміра	вихровий
Виробник	BTS Engineering
Вибухобезпека	так
Стандарт ATEX	d II CT6
Температура (max), С	250
Матеріал корпусу	AISI 304 нержавіюча сталь
Тип з'єднання	фланцеве
Умовний прохід, DN	200
Країна походження	Китай
Вага, кг	42
Вага брутто, кг	47
Транспортна упаковкa: довжина, см	40
Транспортна упаковкa: ширина, см	70
Транспортна упаковка: висота, см	50

Show all features (18)

Документація

Опис DN200 Технологічний облік пари, вихровий витратомір з нержавіючої сталі LUGB-D PN16 RF DIN фланець, 2,84-28,4 t/h, <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Вихровий витратомір (англійська версія) Модель: LUGB-D; DN200 PN16 RF DIN Фланець; Матеріал: SS304; Вихід 4-20 мА з живленням 24 В постійного струму; Екранне відображення перехідного потоку + накопичений потік + температура середовища + тиск середовища; Клас вибухозахисту: ExdIIBT6 SS304; З компенсацією температури і тиску. Назва вимірюваного середовища: Пара; <1,6 МПа, <250°C, Вихровий витратомір використовується для вимірювання швидкості потоку газів або рідин у повних трубопроводах. Принцип вимірювання заснований на розвитку вихрової вулиці Кармана слідом за тілом, вбудованим у трубопровід. Періодичне відведення вихорів відбувається спочатку з одного боку, а потім з іншого боку тіла обтікання (тіла з вихорами), встановленого перпендикулярно осі труби. Вихровий потік створює так звану "вихрову вулицю Кармана" зі змінним тиском, частота якого пропорційна швидкості потоку.

Категорія: Автоматизація підприємства: контрольно-вимірювальні прилади, датчики, витратоміри

Характеристики DN200 Технологічний облік пари, вихровий витратомір з нержавіючої сталі LUGB-D PN16 RF DIN фланець, 2,84-28,4 t/h, <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Керуючий сигнал, мА	4-20
Діапазон витрати	2,84-28,4 t/h
Клас точності (похибка вимірювання), %	1,5
Напруга, V	24
Тип витратоміра	вихровий
Виробник	BTS Engineering
Вибухобезпека	так
Стандарт ATEX	d II CT6
Температура (max), С	250
Матеріал корпусу	AISI 304 нержавіюча сталь
Тип з'єднання	фланцеве
Умовний прохід, DN	200
Країна походження	Китай
Вага, кг	42
Вага брутто, кг	47
Транспортна упаковкa: довжина, см	40
Транспортна упаковкa: ширина, см	70
Транспортна упаковка: висота, см	50
