Верхній колектор, PP + VTR, PHOENIX P18

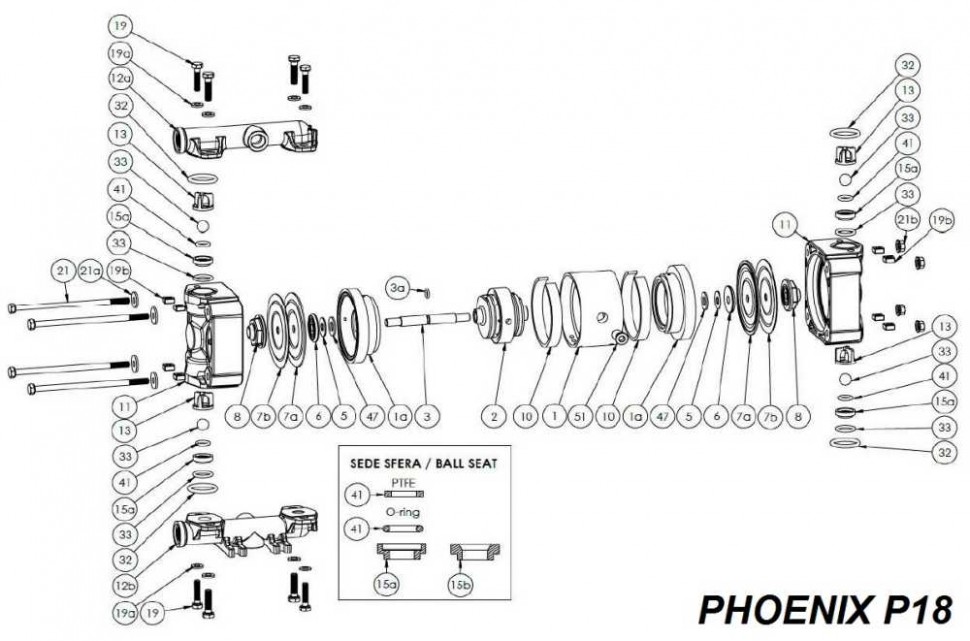

Верхній колектор насоса FLUIMAC PHOENIX P18. Матеріал: PP + VTR. Артикул: P0018CLR05089PP. Позиція на схемі розбору: 12а. Загальна схема розбору насоса PHOENIX P18: 1 Центральний блок 1a Кришка/тарілка центрального блока 2 Пневматичний теплообмінник 3 Вал 3a ущільнювальне кільце валу 5 Тарілчаста пружина 6 Повітряна бічна кришка 7a Мембрана з боку Повітря 7b Мембрана з боку рідини 8 Заглушка 10 Глушник 11 Корпус насоса 12a Верхній колектор 12а Затиск верхнього колектора 12b Нижній колектор 12b Нижній затиск колектора 13 Напрямна кулькова обойма 14 Куля 15a Кулькове сідло 15b Кулькове сідло 19 Гвинтовий колектор 19a Шайби колектора 19b Гайковий колектор 21 Гвинтовий кожух 21a Корпус шайби/ колектор 21b Гайки для корпусу 32 Верхнє кільце ущільнювача 32 Прокладка верхня 33 Нижнє ущільнювальне кільце 33 Прокладка нижня 41 Внутрішнє ущільнююче кільце сідла 41 Внутрішня прокладка сідла 47 Розпірка 51 Пневмомагвстраль 21b Гайки для корпусу 32 Верхнє кільце ущільнювача 34 Ущільнювальне кільце глушника 47 Розпірка 51 Пневмомагвстраль
