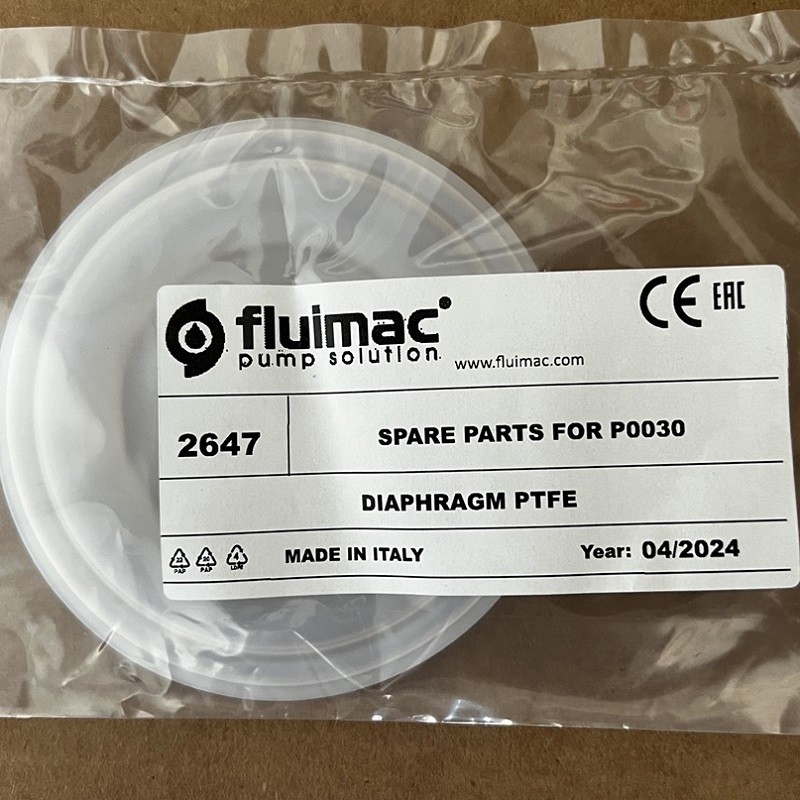

Мембрана зі сторони рідини насоса FLUIMAC PHOENIX P30. Матеріал: PTFE. Артикул: P0030ME004706TF. Позиція на схемі розбору: 7b.
Загальна схема розбору насоса PHOENIX P30:
1 Центральний блок
1a Кришка/тарілка центрального блока
2 Пневматичний теплообмінник
3 Вал
3a ущільнювальне кільце валу
5 Тарілчаста пружина
6 Повітряна бічна кришка
7a Мембрана з боку Повітря
7b Мембрана з боку рідини
8 Заглушка
10 Глушник
11 Корпус насоса
12a Верхній колектор
12а Затиск верхнього колектора
12b Нижній колектор
12b Нижній затиск колектора
13 Напрямна кулькова обойма
14 Куля
16 Куля
15а Кульове сідло з кільцем ущільнювача N°41
15b Кулькове сідло
19 Гвинтовий колектор
19b Гайковий колектор
21 Гвинтовий кожух
21a Корпус шайби/ колектор
21b Гайки для корпусу
32 Верхнє кільце ущільнювача
32 Прокладка верхня
33 Нижнє ущільнювальне кільце
33 Прокладка нижня
41 Внутрішнє ущільнююче кільце
47 Прокладка ходу
51 Пневмомагвстраль
