Верхнє ущільнювальне кільце насоса FLUIMAC PHOENIX P700. Матеріал: NBR. Артикул: GUARNORC06337NR. Позиція на схемі розбору: 32.

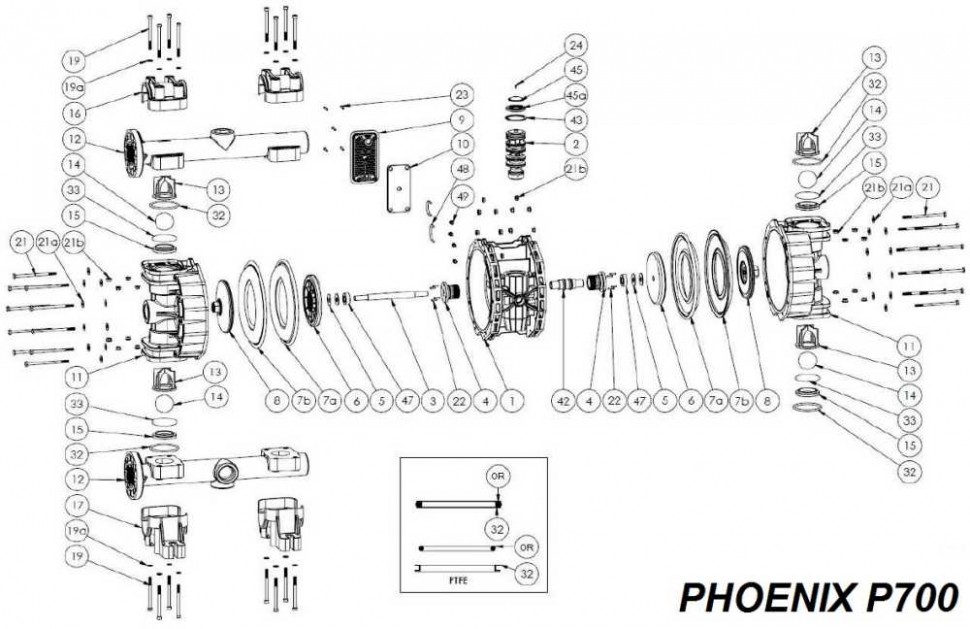

Загальна схема розбору насоса PHOENIX P700:
1 Центральний блок
2 Пневматичний теплообмінник
3 Вал
4 Проміжна пластина з ущільнюючим кільцем
5 Тарілчаста пружина
6 Повітряна бічна кришка
7a Мембрана з боку Повітря
7b Мембрана з боку рідини
8 Заглушка
9 решітка глушника
10 Глушник
11 Корпус насоса
12 верхній / нижній колектор
13 Напрямна кулькова обойма
14 Куля
15 Кульове сідло
16 Комір
17 Нога
19 Гвинтовий колектор
21а Кільцева прокладка
21 Гвинтовий кожух
21а Кільцева прокладка
21b Гайка
22 Гвинтова проміжна пластина
23 Гвинтова решітка глушника
24 Гвинт кришки пневматичного обмінника
32 Верхнє кільце ущільнювача
33 Нижнє ущільнювальне кільце
42 Втулка з кільцем ущільнювача
43 Стопорне кільце для пневматичного обмінника
45 Кришка пневматичного обмінник
45a адаптер кришки пневматичного обмінника
47 розпірна ходова діафрагма
48 Повітряна трубка D 6 мм
49 Фітінгова втулка
