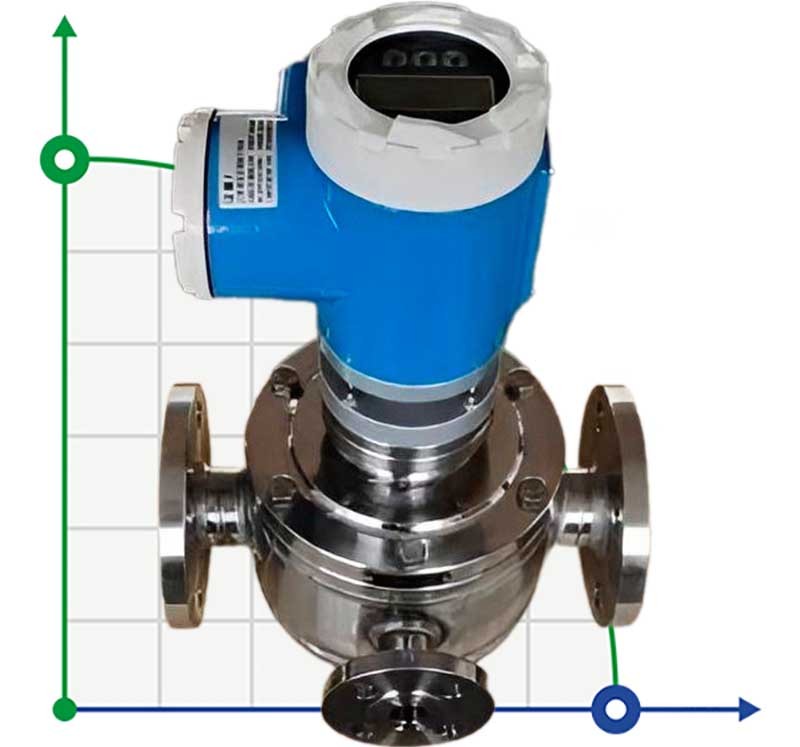

DN65 Шестеренчатый нержавеющий расходомер для мелассы, патоки, битума LC-TUB50K65.2/BELZ DN65, 2-12 m3/h, 2-2000 mPa.s, 4-20mA с рубашкой обогрева

Расходомер с овальной шестерней состоит из дозатора и пары эллиптических шестерен, установленных в дозаторе, а верхняя и нижняя крышки образуют герметичную полость в форме полумесяца (из-за вращения шестерен она не герметична) в качестве расчетной единицы перемещения. Когда измеряемая жидкость поступает в расходомер через трубопровод, разница давлений, создаваемая на входе и выходе, заставляет пару шестерен непрерывно вращаться, и жидкость, измеряемая полостью в форме полумесяца, непрерывно транспортируется к выходу. Произведение четырехкратного вторичного объема является общей величиной измеренного потока жидкости. Эллиптическая передача создает крутящий момент, который заставляет ее вращаться под действием разницы давлений △p измеряемой среды. Ротор 1 и ротор 2 поочередно приводятся в движение одним для вращения другого. На каждом роторе есть два магнита как элементы генерации сигнала. В центре двух осей на дне полости есть элемент детектирования магнитного сигнала. Каждый раз, когда магнит поворачивается к элементу детектирования, датчик регистрирует импульс. Каждый импульс соответствует определенному количеству разряда среды, поэтому можно получить объемный расход среды, удаляемой каждым импульсом.
