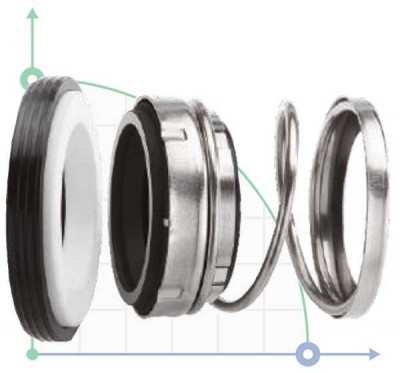

R-560A
Одинарное уплотнение R-560A способны к саморегулированию благодаря свободно вставленному подвижному кольцу. Благодаря свободно вставленному подвижному кольцу, а также вісокой подвижности сильфона по оси, торцевые уплотнения R-560A самостоятельно адаптируется к отклонениям вала и перекосам.
Cферы применения: перерабатывающая и химическая промышленность, системы водоснабжения и очистки сточных вод, гликоли, масла, погружные насосы, мотопомпы, циркуляционные насосы.
Аналог торцевых уплотнений: Burgmann EA560.BS 560A и 560D
Cферы применения: перерабатывающая и химическая промышленность, системы водоснабжения и очистки сточных вод, гликоли, масла, погружные насосы, мотопомпы, циркуляционные насосы.
Аналог торцевых уплотнений: Burgmann EA560.BS 560A и 560D
Подробнее
Торцевое уплотнение BS 560A и 560D
Материалы частей торцевого уплотнения BS 560A (типоразмеры 560D - по запросу):
|
Рабочие условия |
|
| Температура | -20℃~150℃ |
| Давление | ≤0,8 мПа |
| Скорость | ≤10 м/сек |
| Материалы |
Неподвижное кольцо: Ceramic/SIC/TC Вращающееся кольцо: Carbon/SIC/TC Сильфон: NBR/EPDM/VITON Металлические части: SS304/SS316 |
| Model | D1 | D3 | D2 | L1 | L2 |
| BS560A-10 | 10 | 23.5 | 24 | 25 | 7 |
| BS560A-11 | 11 | 23.5 | 24 | 25 | 7 |
| BS560A-12 | 12 | 26 | 26 | 25 | 7 |
| BS560A-14 | 14 | 28 | 28 | 25.5 | 7 |
| BS560A-15 | 15 | 30 | 28 | 29.5 | 7 |
| BS560A-16 | 16 | 32 | 32 | 33.5 | 10 |
| BS560A-18 | 18 | 32.5 | 35 | 36.5 | 10 |
| BS560A-19 | 19 | 32.5 | 35 | 36.5 | 10 |
| BS560A-20 | 20 | 35.5 | 38 | 38 | 10 |
| BS560A-22 | 22 | 37.5 | 40 | 40.3 | 10 |
| BS560A-25 | 25 | 42 | 44 | 39.3 | 10 |
| BS560A-28 | 28 | 45.5 | 46 | 40 | 10 |
| BS560A-30S | 30 | 46 | 45 | 38.2 | 7.5 |
| BS560A-30L | 30 | 48 | 50 | 40 | 10 |
| BS560A-32 | 32 | 50 | 54 | 40 | 10 |
| BS560A-35 | 35 | 54.5 | 58 | 42 | 10 |
| BS560A-38 | 38 | 58.5 | 60 | 42.6 | 10 |
| BS560A-40 | 40 | 62.5 | 64 | 42.6 | 10 |
| BS560A-45 | 45 | 66.5 | 66 | 45 | 10 |
| BS560A-50 | 50 | 72.5 | 72 | 54.6 | 10 |
| BS560A-55S | 55 | 72 | 75 | 59.4 | 12 |
| BS560A-55L | 55 | 76 | 78 | 59.4 | 12 |
| BS560A-60 | 60 | 80 | 80 | 63 | 12 |
| BS560A-65 | 65 | 85 | 85 | 64 | 13 |
| BS560A-70 | 70 | 92 | 92 | 60 | 11 |
| BS560A-3/8* | 9.525 | 23.5 | 22.225 | 28.6 | 6.4 |
| BS560A-1/2* | 12.7 | 26 | 25.4 | 28.6 | 6.4 |
| BS560A-5/8* | 15.875 | 30 | 31.75 | 32.5 | 8.7 |
| BS560A-3/4* | 19.05 | 32.5 | 34.925 | 32.5 | 8.7 |
| BS560A-7/8* | 22.225 | 37.5 | 38.1 | 34.1 | 8.7 |
| BS560A-1* | 25.4 | 44 | 41.275 | 36.5 | 9.5 |
| BS560A-1 1/8* | 28.575 | 48 | 44.45 | 38.1 | 9.5 |
| BS560A-1 1/4* | 31.75 | 50 | 47.625 | 38.1 | 9.5 |
| BS560A-1 3/8* | 34.925 | 54.5 | 50.8 | 39.7 | 9.5 |
| BS560A-1 1/2* | 38.1 | 58.5 | 53.975 | 39.7 | 9.5 |
| BS560A-1 5/8* | 41.275 | 64 | 60.325 | 47.6 | 11.1 |
| BS560A-1 3/4* | 44.45 | 67 | 63.5 | 47.6 | 11.1 |
| BS560A-1 7/8* | 47.625 | 71 | 66.675 | 50.8 | 11.1 |
| BS560A-2* | 50.8 | 73.5 | 69.85 | 50.8 | 11.1 |
| BS560A-2 1/4* | 57.15 | 78.4 | 79.38 | 57.16 | 13.5 |
| BS560A-2 1/2* | 63.5 | 84.9 | 85.73 | 60.3 | 13.5 |
| BS560A-2 5/8* | 66.785 | 88.4 | 85.73 | 65.1 | 15.9 |
| BS560A-2 3/4* | 69.85 | 92.6 | 88.9 | 65.1 | 15.9 |
| BS560A-2 7/8* | 73.025 | 94.9 | 95.25 | 68.27 | 15.9 |
| BS560A-3* | 76.2 | 101.9 | 98.43 | 68.27 | 15.9 |
