Внутреннее уплотнительное кольцо насоса FLUIMAC PHOENIX P30. Материал: EPDM. Артикул: GUARNORC04055DT. Позиция на схеме разбора: 41.

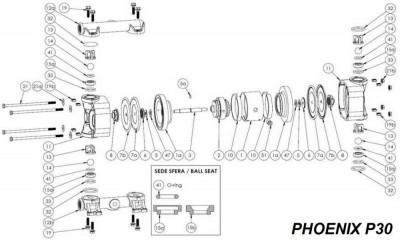

Общая схема разбора насоса PHOENIX P30:
1 Центральный блок
1a Крышка/тарелка центрального блока
2 Пневматический теплообменник
3 Вал
3a Уплотнительное кольцо вала
5 Тарельчатая пружина
6 Воздушная боковая крышка
7a Мембрана со сторони воздуха
7b Мембрана со сторони жидкости
8 Заглушка
10 Глушитель
11 Корпус насоса
12a Верхний коллектор
12a Зажим верхнего коллектора
12b Нижний коллектор
12b Нижний зажим коллектора
13 Направляющая шариковая обойма
14 Шар
16 Шар
15a Шаровое седло с уплотнительным кольцом N°41
15b Шаровое седло
19 Винтовой коллектор
19b Гаечный коллектор
21 Винтовой кожух
21a Корпус шайбы / коллектор
21b Гайки для корпуса
32 Верхнее уплотнительное кольцо
32 Прокладка верхняя
33 Нижние уплотнительное кольцо
33 Прокладка нижняя
41 Внутреннее уплотнительное кольцо
47 Прокладка хода
51 Пневмомагистраль
