Нижние уплотнительное кольцо насоса FLUIMAC PHOENIX P50. Материал: EPDM. Артикул: GUARNORC03100DT. Позиция на схеме разбора: 33.

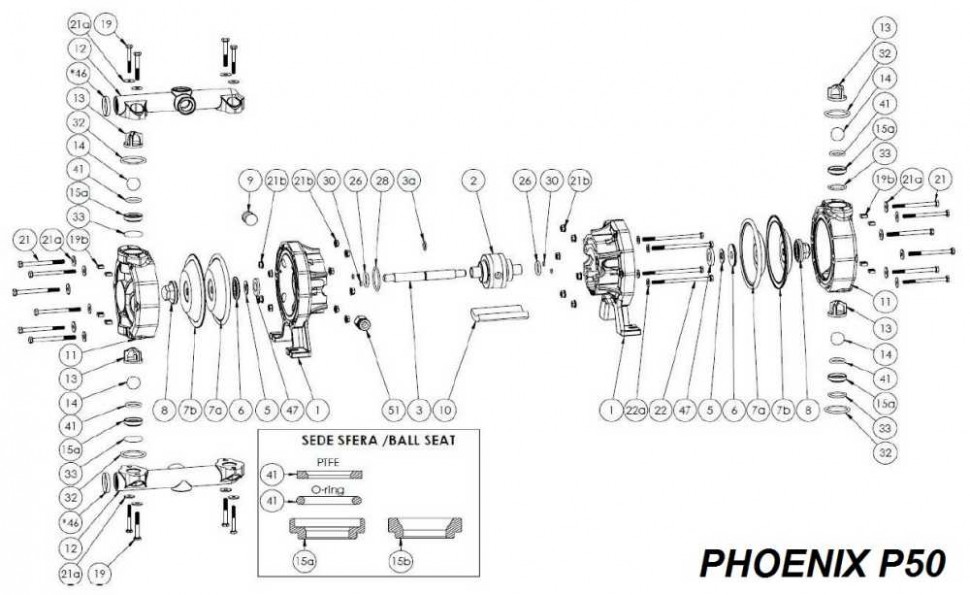

Общая схема разбора насоса PHOENIX P50:
1 Центральный полублок
2 Пневматический теплообменник
3 Вал
3a Уплотнительное кольцо вала
5 Тарельчатая пружина
6 Воздушная боковая крышка
7a Мембрана со сторони воздуха
7b Мембрана со сторони жидкости
8 Заглушка
9 Заглушка центрального полублока
10 Глушитель
11 Корпус насоса
12 Верхний / нижний коллектор
13 Направляющая шариковая обойма
14 Шар
15a Шаровое седло с уплотнительным кольцом или прокладкой N°41
15b Шаровое седло
19 Винтовой коллектор
19b Гаечный коллектор
21 Винтовой кожух
21a Кольцевая прокладка
21b Гайка
22 Винтовой центральный полублок
22a Кольцевая прокладка центрального полублока
26 Уплотнительное кольцо
28 Уплотнительное кольцо
30 Уплотнительное кольцо
32 Верхнее уплотнительное кольцо
32 Прокладка верхняя
33 Нижние уплотнительное кольцо
33 Прокладка нижняя
41 Внутреннее уплотнительное кольцо
*46 Армирующий кольцевой коллектор
47 Прокладка хода
51 Воздушное соединение с уплотнительным кольцом
