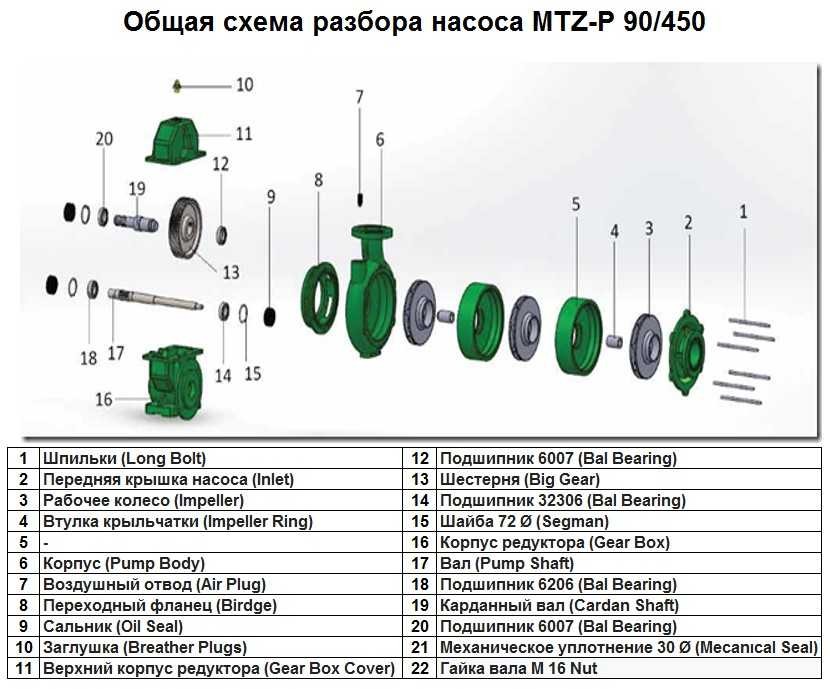

Общая схема разбора насоса MTZ-P 90/450:
1. Шпильки (Long Bolt)
2. Передняя крышка насоса (Inlet)
3. Рабочее колесо (Impeller)
4. Втулка крыльчатки (Impeller Ring)
5. -
6. Корпус (Pump Body)
7. Воздушный отвод (Air Plug)
8. Переходный фланец (Birdge)
9. Сальник (Oil Seal)
10. Заглушка (Breather Plugs)
11. Верхний корпус редуктора (Gear Box Cover)
12. Подшипник 6007 (Bal Bearing)
13. Шестерня (Big Gear)
14. Подшипник 32306 (Bal Bearing)
15. Шайба 72 Ø (Segman)
16. Корпус редуктора (Gear Box)
17. Вал (Pump Shaft)
18. Подшипник 6206 (Bal Bearing)
19. Карданный вал (Cardan Shaft)
20. Подшипник 6007 (Bal Bearing)
21. Механическое уплотнение 30 Ø (Mecanıcal Seal)
22. Гайка вала M 16 Nut
Для заказа нужно указать номер запчасти на схеме разбора и модель насоса или же артикул запчасти
