Водокольцевой вакуумный насос — это насос, для работы которого обязательно требуется вода. Это обусловлено принципом его работы: именно вода формирует водяное кольцо в рабочей камере и, соответственно, обеспечивает создание вакуума определённой величины.
Существуют следующие основные схемы подачи рабочей жидкости:

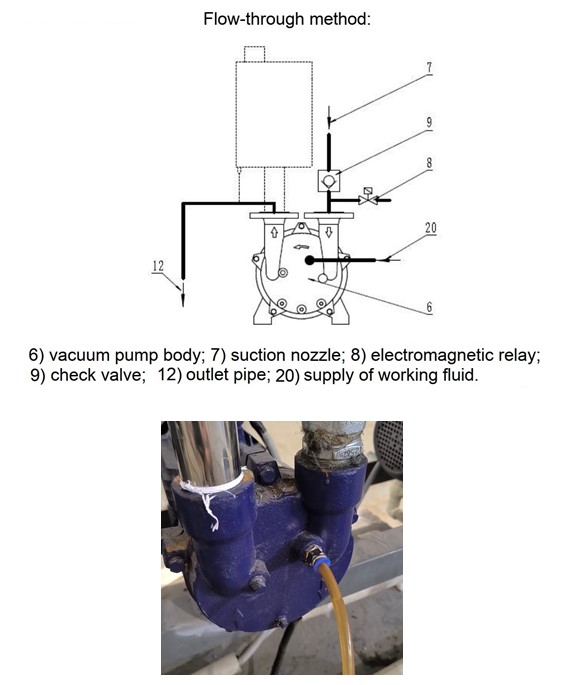

Проточный способ подачи воды
Воду, выходящую из насоса, в самом простом варианте сливают в канализацию. Иногда такой метод применяется, например, если в откачиваемом воздухе присутствуют частицы сажи, которые оседают в воде. Поскольку рабочая жидкость загрязняется, её удаляют безвозвратно, так как повторное использование такой воды быстро снижает ресурс самого насоса.
Однако, учитывая, что данный метод является крайне неэкономичным, на практике чаще используют схему с сепаратором и частичной рециркуляцией.

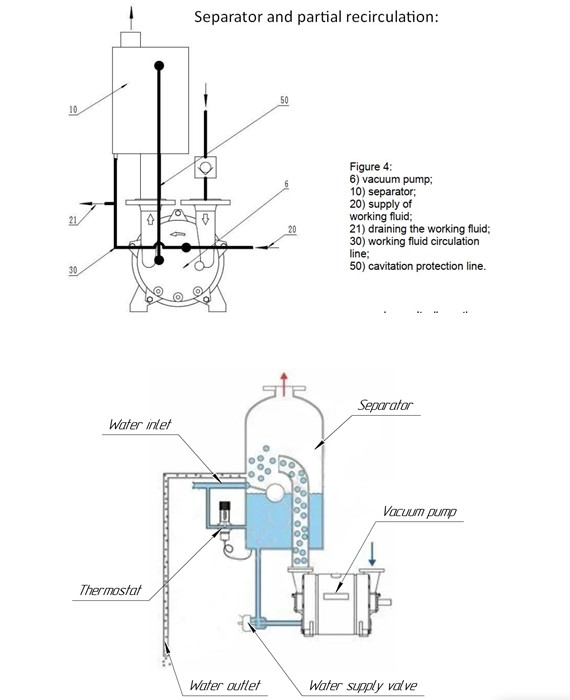

Сепаратор с частичной рециркуляцией
Этот способ подачи позволяет сохранить часть воды. Часть рабочей жидкости оседает в сепараторе и непосредственно возвращается в насос без какого-либо охлаждения. При этом часть жидкости теряется за счёт испарения и компенсируется подачей свежей воды.
Наиболее эффективной является схема рециркуляции с использованием теплообменника с водяным охлаждением. На изображении ниже появляется теплообменник и второй внешний водяной контур. Жидкость из сепаратора на обратном пути в насос проходит через теплообменник, где отдаёт тепло воде дополнительного контура. Подачу воды во внешний контур регулирует терморегулирующий клапан.

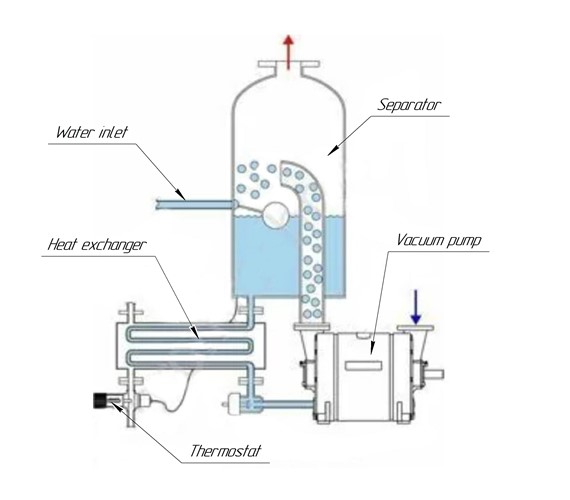

Сепаратор с полной рециркуляцией и теплообменником
