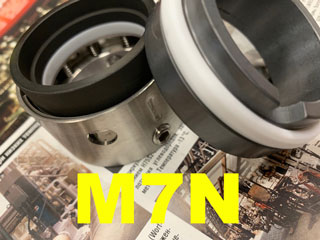

Торцевое механическое уплотнение,сальник насоса M7N

Торцевое механическое уплотнение,сальник насоса M7N
Аналог торцевых уплотнений: Burgmann M7N/M7F/M74/M74D, Aesseal W07D/W07DM
Технические характеристики
Температура от -30°С до +220°С
Давление до 12 бар
Скорость вращения до 18 м/с
Материал исполнения
Вращающаяся часть: Графит / Керамика / Карбид кремния / Карбид вольфрама
Неподвижное кольцо (конткольцо): Керамика/ Карбид кремния/ Карбид вольфрама
Пружина и металлические части: AISI304/ AISI316
Уплотнения: NBR / EPDM / Viton / PTFE / Графит

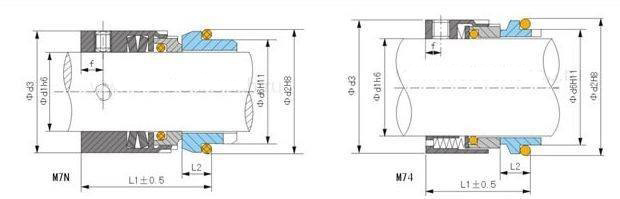

Варианты исполнения торцевого уплотнения Burgmann M7N
Торцевое уплотнение M7N с тарельчатой пружиной
Торцевое уплотнение M74 много пружинное
Торцевое уплотнение M7S с канавкой под штифт

Наименование	Диаметр вала d1	d3	d6	d2	L1	L2	f
M7N-14	14мм	25	21	25	35	10	6
M7N-16	16мм	27	23	27	35	10	6
M7N-18	18мм	33	27	33	37.5	11.5	7
M7N-20	20мм	35	29	35	37.5	11.5	7
M7N-22	22мм	37	31	37	37.5	11.5	7
M7N-24	24мм	39	33	39	40	11.5	8
M7N-25	25мм	40	34	40	40	11.5	8
M7N-28	28мм	43	37	43	42.5	11.5	8
M7N-30	30мм	45	39	45	42.5	11.5	8
M7N-32	32мм	47	42	48	42.5	11.5	8
M7N-35	35мм	50	44	50	42.5	11.5	8
M7N-38	38мм	55	49	56	45	14	8
M7N-40	40мм	57	51	58	45	14	8
M7N-43	43мм	60	54	61	45	14	8
M7N-45	45мм	62	56	63	45	14	8
M7N-48	48мм	65	59	66	45	14	8
M7N-50	50мм	67	62	70	47.5	15	8
M7N-53	53мм	70	65	73	47.5	15	8
M7N-55	55мм	72	67	75	47.5	15	9
M7N-58	58мм	79	70	78	52.5	15	9
M7N-60	60мм	81	72	80	52.5	15	9
M7N-63	63мм	84	75	83	52.5	15	9
M7N-65	65мм	86	77	85	52.5	15	9
M7N-68	68мм	89	81	90	52.5	18	9
M7N-70	70мм	91	83	92	60	18	9
M7N-75	75мм	99	88	97	60	18	10
M7N-80	80мм	104	95	105	60	18.2	10
M7N-85	85мм	109	100	110	60	18.2	10
M7N-90	90мм	114	105	115	65	18.2	10
M7N-95	95мм	119	110	120	65	17.2	10
M7N-100	100мм	124	115	125	65	17.2	10
